如今pcb接線端子廣泛用于電氣、儀器儀表、控制系統等領域，一些采購人員往往根據技術人員的需求（如間距、位數等）去選型，而對于端子尺寸圖并不是很清楚！下文置恒電氣小編就為大家pcb接線端子尺寸圖！相關閱讀：印刷電路板式（PCB）接線端子分類、接線方式及行業應用

pcb接線端子尺寸圖

以置恒卓能插拔式接線端子插頭-KPG-508為例：產品已獲得UL認證，彈簧插拔式端子，導線截面積為2.5mm2，然后我們再來看它的尺寸圖：

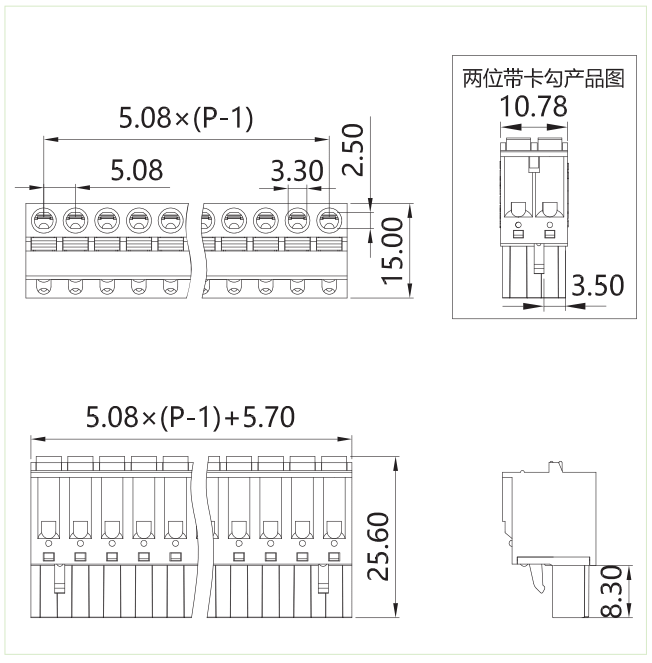

KPG-508尺寸圖的標注還是比較明顯的，針與針間距，端子的高度和寬度（隨著端子位數變化而變化），同時標注了兩位帶卡產品圖。

以此類推，其他pcb接線端子尺寸圖紙也是類似的標注，這里采購人員選購pcb接線端子，除了根據接線端子為位數、間距外，也可以根據尺寸圖來選擇！
